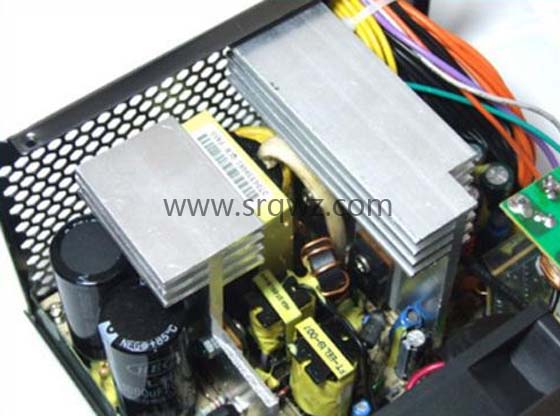

電源散熱片受影響較大的三個關鍵因素



散熱片的材料按傳導性來分：銀>銅>金>鋁>鐵>鋁合金。



       通常情況下，普通風冷散熱自然要選擇金屬作為散熱器的材料。對所選用的材料，希望其同時具有高比熱和高熱傳導系數，從上可以看出，銀和銅是較好的導熱材料，其次是金和鋁。但是金、銀太過昂貴，所以，目前散熱片主要由鋁和銅制成。相比較而言，銅和鋁二者同時各有其優缺點：銅的導熱性好，但價格較貴，加工難度較高，重量過大，且銅制散熱熱容量較小，而且容易氧化。純鋁太軟，不能直接使用，都是使用的鋁合金才能提供足夠的硬度，鋁合金的優點是價格低廉，重量輕，但導熱性比銅差很多。

所以在散熱器發展史上也出現了以下幾種材質的產品：

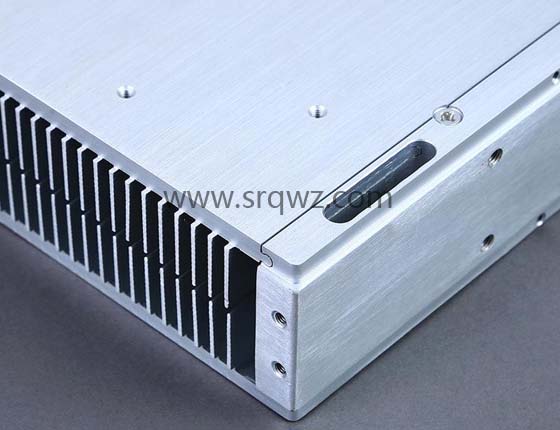

純鋁材質

       純鋁材質是早期較為常見的散熱材料，其制造工藝簡單，成本低，到目前為止，純鋁散熱材質仍然占據著相當一部分市場。為增加其鰭片的散熱面積，純鋁散熱材質較常用的加工手段是鋁擠壓技術，而評價一款純鋁散熱的主要指標是散熱底座的厚度和Pin-Fin比。Pin是指散熱片的鰭片的高度，F(xiàn)in是指相鄰的兩枚鰭片之間的距離。Pin-Fin比是用Pin的高度(不含底座厚度)除以Fin，Pin-Fin 比越大意味著散熱的有效散熱面積越大，代表鋁擠壓技術越先進。



純銅材質

銅的熱傳導系數是鋁的1.69倍，所以在其他條件相同的前提下，純銅散熱能夠更快地將熱量從熱源中帶走。不過銅的質地是個問題，很多標榜“純銅散熱器”其實并非是真正的100%的銅。在銅的列表中，含銅量超過99%的被稱為無酸素銅，下一個檔次的銅為含銅量為85%以下的丹銅。目前市場上大多數的純銅散熱的含銅量都在介于兩者之間。而一些劣質純銅散熱的含銅量甚至連85%都不到，雖然成本很低，但其熱傳導能力大大降低，影響了散熱性。此外，銅也有明顯的缺點，成本高，加工難，散熱質量太大都阻礙了全銅散熱片的應用。紅銅的硬度不如鋁合金AL6063，某些機械加工(如剖溝等)性能不如鋁;銅的熔點比鋁高很多，不利于擠壓成形( Extrusion )等等問題。



銅鋁結合技術

       在考慮了銅和鋁這兩種材質各自的缺點后，目前市場部分高端散熱材料往往采用銅鋁結合制造工藝，這些散熱片通常都采用銅金屬底座，而散熱鰭片則采用鋁合金，當然，除了銅底，也有散熱片使用銅柱等方法，也是相同的原理。憑借較高的導熱系數，銅制底面可以快速吸收CPU釋放的熱量;鋁制鰭片可以借助復雜的工藝手段制成有利于散熱的形狀，并提供較大的儲熱空間并快速釋放，這在各方面找到了的一個均衡點。



因此，電源轉換效率、電路板布局、散熱片材質這三方面對散熱的影響占比較大。
