顯卡散熱的側吹及熱管散熱的優缺點



    側吹式顯卡散熱器

側吹式散熱器在公版顯卡上極為常見。我們常�？吹饺绻�版ATI Radeon HD 5870、公版GeForce GTX 470等“磚塊”式的一體化散熱器就屬于最典型的側吹散熱器。側吹散熱器利用渦輪風扇旋轉產生的側向風流，從機箱內部吸風，然后經過導風槽和鰭片、熱管等，將熱量通過顯卡尾部的出風口排出至機箱外部。

側吹式散熱器的缺點主要是散熱能力不足和噪音控制不理想的問題。

由于側吹式散熱器需要長長的導風通道，同時鰭片都布置在通道內部，因此需要渦輪風扇保證一定的風量，才能讓空氣在通道內部以足夠快的速度流出并帶走熱量。但受限于尺寸，渦輪風扇的風量往往在低轉速下并不能令人滿意，一旦以高轉速運轉，渦輪風扇扇葉切割氣流的噪音會急劇上升。實際使用中，一些采用渦輪散熱器的公版顯卡，待機狀態下核心溫度就在60℃左右，而滿載狀態下核心溫度則很快飆升到80～90℃，同時噪音也會相應增大。

雖然側吹式散熱器有比較明顯的缺點，但公版中高端顯卡為了保證機箱內整個系統的溫度不會由于顯卡發熱而迅速上升，還是不約而同地使用了外排側吹式散熱器。只有一些發熱量較低的顯卡會選擇其他散熱模式。

優點：熱量外排，不加劇機箱內部熱集聚，機箱內部溫度控制效果出色（僅指外排散熱）。缺點：渦輪散熱器噪音大，溫控效果不夠出色。

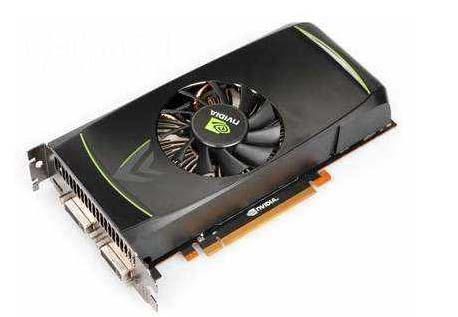

    風冷散熱片式

普通“風扇+散熱片”結構散熱器“風扇+散熱片”結構歷史非常長久，它從顯卡誕生時就開始大規模使用，一直沿用至今。除了體積和工藝的變化外，其基本布局還是“風扇+散熱片”。

顯卡散熱器云翼 V90

早期的“風扇+散熱片”結構屬于比較“規矩”的類型。比如一大塊鑄鋁或者銅芯搭配鑄鋁的散熱鰭片，形成圓形或者方形的外觀，然后在中間圓形凹槽中放置風扇。這種經典結構的最大優勢在于能夠很好地利用風流，風扇四周吹出的風都可以帶走散熱片上的熱，路燈www.hengya.com隨著顯卡發熱不斷上升，單純依靠散熱片搭配風扇難以迅速散出熱量。因此一些廠商對散熱片結構做出了改進，常見的改進方式是將鋁片和銅片進行壓固，形成碗狀結構，將風扇放置在“碗”的中央。相比傳統上粗大的鰭片結構，這中結構的散熱面積更大，散熱效果也更為出色。

“風扇+散熱片”結構雖然經典，但也有缺點。首先，這種結構單純依靠金屬本身的導熱能力，在面對高功耗核心時無法及時將熱量傳導出去，造成熱量積壓在核心，熱傳導效率不足。其次，這種結構的散熱片散熱面積難以增長，退火爐雖然可以使用大面積鰭片并采用多風扇模式加強風流，但離核心越遠的散熱片，其散熱效率就越差，熱量難以均衡分布到散熱片上。優點：價格低廉、應用廣泛、設計多樣。

缺點：對高功耗顯卡散熱效果不佳，容易發生熱量集聚現象。

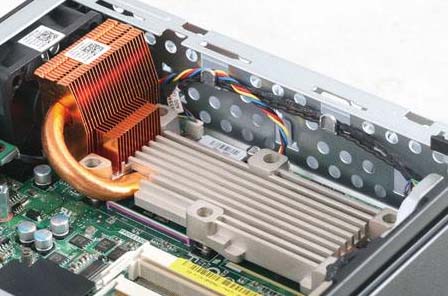

熱管式散熱器

熱管有兩個特別重要的作用：首先是迅速傳遞熱量；其次則是平衡發熱點，這能夠在很大程度上加強散熱器的性能，滿足高發熱顯卡散熱的需求。

德古拉顯卡散熱器

顯卡散熱器加入熱管后，產生了很多經典的散熱設計結構。比如著名的“龍骨”散熱器就是使用一根熱管將熱量從底座引出至鰭片，EPS線條然后以環狀方式環繞在風扇周圍。利用風扇風流，將熱量散發至周圍。這類散熱器很好地解決了單純使用散熱片時，散熱片熱量傳導不均勻及散熱慢的劣勢。另外，一些側吹式散熱器往往會利用熱管平衡鰭片和核心的溫度，也得到了很不錯的效果。
